Detail produk:
|
| Peringkat Presisi: | IT6 | Jenis segel: | Tertutup |
|---|---|---|---|
| diameter dalam: | 25 ~ 80 mm | Diameter luar: | 90 ~ 300 mm |
| Lebar: | 50 ~ 112mm | Kekerasan HRC: | 58 ~ 62 |
| Kisaran torsi: | 276 ~ 1830 Nm | ||
| Menyoroti: | IT6 Freewheel Flexo Printing Machine Parts,80mm Freewheel Flexo Printing Machine Parts,IT6 freewheel kopling satu arah |
||

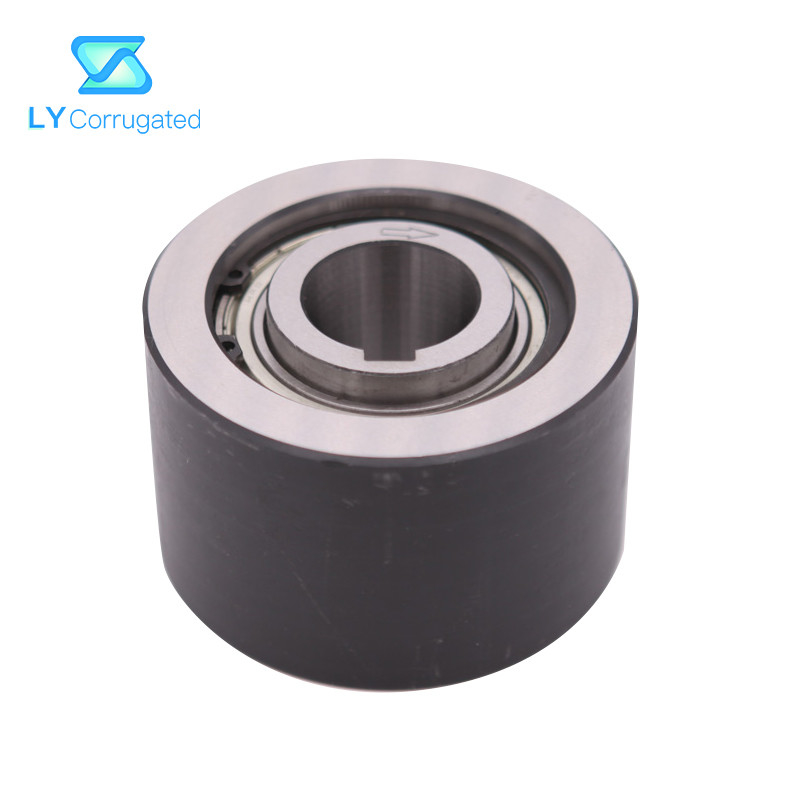

Suku Cadang Mesin Cetak Flexo Freewheel Cam Clutch Roller One Way Bearing
Parameter Produk:
| Jenis |
Nominal Torsi [N·m] |
Melebihi Kecepatan [r/mnt] |
Dimensi Dalam Kontur |
Bobot [kg] |
|||||||||||
|
Batin Balapan |
Luar Balapan |
D [h7] |
D1 [h6] |
B | F | nM | E | H |
d [h7] |
C | bn×tn | e | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12 × 3,3 | 6.3 | 5.60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14 × 3,8 | 3.8 | 9.69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14 × 3,8 | 2.8 | 17.5 | |
Keterangan:

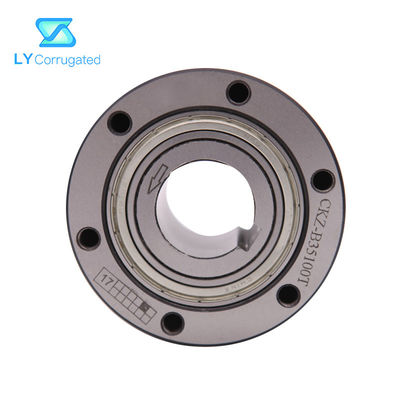

1, Tipe CKZ-B adalah freewheels tipe sprag, mandiri, disegel dan didukung bantalan, menggunakan dua bantalan bola.Unit dikirim oli atau gemuk yang dilumasi sesuai dengan jenisnya.
2, Balapan bagian dalam dikunci ke poros, lintasan luar memiliki toleransi h7 positif untuk memberikan tekanan yang pas di housing ke H7 dan disekrup ke ikatan.
3, Jenis ini banyak digunakan dalam mesin pengepakan, percetakan, pembuatan kertas dan sebagainya, untuk mewujudkan backstop atau overrunning dalam drive ganda.
